Unordnung schafft Rostschutz
Die Nanostruktur eines Materials beeinflusst entscheidend, wie widerstandsfähig es gegen Korrosion ist
Korrosion frisst alleine in Deutschland jährlich 75 Milliarden Euro der Wirtschaftsleistung. Welche Stähle und sonstige Legierungen davon betroffen sind und wie der Schaden begrenzt werden kann, lässt sich künftig möglicherweise besser abschätzen. Denn ein internationales Team um Wissenschaftler des Max-Planck-Instituts für Eisenforschung in Düsseldorf hat einen amorphen Stahl aus Eisen, Chrom, Molybdän, Bor sowie Kohlenstoff analysiert und festgestellt, dass das Material desto leichter vom Rost angegriffen wird, je geordneter seine Struktur und je ungleichmäßiger die Verteilung seiner Atome ist: Wenn die Elemente der Legierung kein regelmäßiges Kristallgitter bilden und sich völlig gleichmäßig über das Material verteilen, entsteht unter korrodierenden Bedingungen eine passivierende Schicht auf seiner Oberfläche, die es vor dem Verrosten schützt. Entstehen dagegen geordnete Nanokristalle, die mal mehr Chrom und mal mehr Molybdän enthalten, frisst sich die Korrosion rasch in das Material, weil sich keine passivierende Schutzschicht bildet. Die Erkenntnisse geben Materialwissenschaftlern Anhaltspunkte, worauf sie bei der Komposition und der Herstellung von Werkstoffen achten sollten.

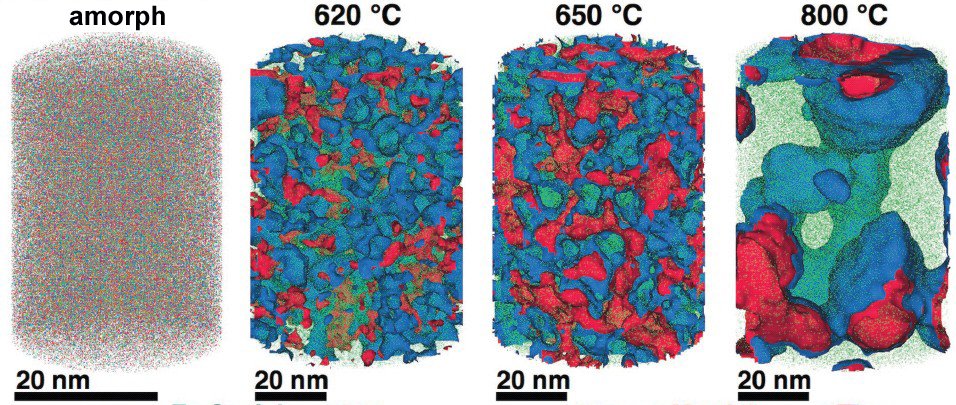

![Ein Stahl im Tomographen: Mit einer Atomsonde lässt sich atomgenau bestimmen, wie sich die Elemente in einer Verbindung verteilen. So können Düsseldorfer Materialforscher nachvollziehen, wie die Nanostruktur einer Modell-Legierung aus Eisen (grün), Chrom (blau), Molybdän (rot), Kohlenstoff und Bor (der Übersicht halber sind Kohlenstoff und Bor nicht dargestellt) von der Temperatur abhängt, der sie zuvor ausgesetzt war. In dem amorphen Material (links) mit einer ungeordneten Struktur, sind die Elemente völlig gleichmäßig verteilt. In den Proben, die mit 620 und 650 Grad behandelt wurden, entmischen sich die Elemente allmählich, wobei Bereiche entstehen, die jeweils mehr Eisen, Chrom beziehungsweise Molybdän enthalten, als es der chemischen Zusammensetzung entspricht. Dabei bilden sich zunehmend kristalline Strukturen. Eine mit 800 Grad Celsius behandelte Probe ist völlig kristallin, wobei die mit jeweils einem Element angereicherten Areale bis zu 50 Nanometer groß sein können. Wie die Forscher in weiteren Untersuchungen feststellten, beeinflusst die Nanostruktur stark die Korrosionsbeständigkeit des Materials.](/3743239/original-1518437897.jpg?t=eyJ3aWR0aCI6MjQ2LCJvYmpfaWQiOjM3NDMyMzl9--92bea44275b971bac22a0cb07d512803821df3fb)
An feuchter Luft nagt die Chemie an jedem Metall, es sei denn es handelt sich um Gold oder ein anderes Edelmetalle. Mit den weniger edlen Vertretern der Stoffklasse verbandelt sich der Sauerstoff der Luft jedoch nur zu gern. Feuchtigkeit hilft ihm bei der Partnersuche, und zwar umso besser, je salziger sie ist. Manche Metalle wie Chrom oder Zink überziehen sich am Anfang eines korrosiven Übergriffs mit einer dichten Oxidschicht, die weitere Annäherungsversuche des Sauerstoffs unterbindet. Bildet sich eine solche passivierende Schicht nicht, löst sich das Metall auf und zurück bleibt ein poröses und brüchiges Oxid, das eine Karosserie oder einen Schiffsrumpf allmählich zerbröseln lässt. Auf diese Wiese vernichtet Korrosion in den Industrienationen jährlich bis zu vier Prozent der Wirtschaftsleistung.
„Unsere Erkenntnisse erklären, warum manche Materialien besonders anfällig für Korrosion sind, obwohl sie genauso zusammengesetzt sind wie korrosionsbeständige Stähle“, sagt Frank Renner, der die Studie am Max-Planck-Institut für Eisenforschung leitete. Aussagen über die Korrosionsbeständigkeit sind für Legierungen, die heute als Werkstoffe im Automobil-, Schiffs oder Anlagenbau verwendet werden, bisher noch schwierig. Diese Materialien bestehen aus zahlreichen Komponenten. Wie beständig sie gegen Korrosion sind, hängt nicht nur von ihrer Zusammensetzung ab, sondern auch davon, wie das Material verarbeitet wurde und welcher Temperatur es beim Einsatz etwa in einer Kraftwerksturbine ausgesetzt ist.
