Design zuverlässiger nano- und mikroelektronischer Systeme

Wissenschaftler untersuchen das Verformungsverhalten von Silizium in nanoelektronischen Anwendungen und veröffentlichen ihre Ergebnisse in der Fachzeitschrift PNAS

29. Juni 2020

Silizium verhält sich spröde wie Glas, dennoch ist es das Material auf das wir uns täglich in einer Vielzahl von wichtigen Anwendungen verlassen - egal ob es sich um die Elektronik in unserem Handy handelt, die Datenspeicher in unseren Laptops oder wichtige Sensoren im Auto. Seit kurzem hat man erkannt, dass sich die mechanischen Eigenschaften von Silizium stark mit der Größe verändern. Schrumpft man Silizium auf Dimensionen, die 100 bis 1000 mal kleiner sind als ein menschliches Haar, ist Silizium nicht mehr spröde sondern wird weich wie Butter. Dies geschieht bei massiven Silizium erst bei hohen Temperaturen oberhalb von 540°C. Wissenschaftler der University of Illinois, USA, und des Max-Planck-Instituts für Eisenforschung (MPIE) haben Federn aus Silizium, die in mikro- und nanoelektro-mechanischen Sensoren verwendet werden, untersucht und ihre Ergebnisse in der Fachzeitschrift PNAS veröffentlicht.

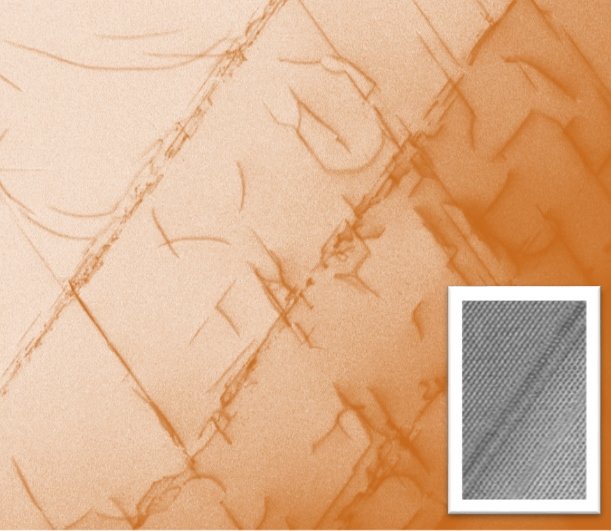

Bild 1: Zoom mit dem Transmissionselektronenmikroskop in einen Ausschnitt einer kleinen Silizium-Biegefeder. Die eingefärbte Aufnahme zeigt die Versetzungslinien (dunkel). Der weiß umrandete Ausschnitt zeigt die atomare Anordnung von Imperfektionen im Silizium, die durch die mechanische Belastung entstanden sind.

In modernen miniaturisierten Sensoren wird Silizium als elastische Feder in Form von sehr dünnen Biegebalken verwendet. Unklar ist, ob schon bei wesentlich niedrigeren Temperaturen als 540°C diese Federn ihr elastisches Verhalten verlieren und sich stattdessen unter Belastung irreversibel verformen. Die Forscher Dr. Mohammed Elhebeary und Prof. Taher Saif von der University of Illinois entwickelten eine neue Testplattform, die es ermöglicht sehr dünne Siliziumbalken unter Temperatur mechanischer Belastung auszusetzen und live im Elektronenmikroskop zu beobachten wie das Material reagiert. Dabei zeigte sich, dass bereits bei 400°C die dünnen Biegebalken irreversibel verformen. Wieso dies der Fall ist konnten Dr. Tristan Harzer und Prof. Gerhard Dehm vom MPIE durch höchstauflösende Transmissions-Elektronenmikroskopie aufklären. Mit dieser Methode lässt sich das Material bis in den atomaren Bereich untersuchen. Die Max-Planck-Wissenschaftler konnten zeigen, dass bei 400°C unter Stress Versetzungen in dem bis dahin defektfreien Silizium entstanden sind. Versetzungen sind atomare Defekte, welche die Atome verschieben. „In Metallen kommen Versetzungen häufig vor und führen zur guten Umformbarkeit, aber in Silizium sollten sie erst oberhalb von 540°C auftreten.“, erklärt Dehm. Die Entstehung von Versetzungen in Silizium bei 400°C war unerwartet.

Die neuen Erkenntnisse geben den Forschern und Ingenieuren wichtige Informationen für das Design zukünftiger Sensoren aus Silizium, insbesondere wenn sie höheren Temperaturen ausgesetzt werden sollen.

Die Arbeit wurde von der National Science Foundation, der amerikanischen Forschungsgemeinschaft, gefördert.

Autoren: Gerhard Dehm, Yasmin Ahmed Salem
